Ce înseamnă SDR în Pipe? Un ghid complet

Ce înseamnă SDR?

SDR înseamnă Raportul dimensiunilor standard , și este una dintre primele specificații pe care un inginer le verifică atunci când selectează o țeavă de plastic pentru un proiect. Numărul vă spune modul în care diametrul exterior al unei țevi se raportează la grosimea peretelui său, care, la rândul său, determină cât de multă presiune poate suporta țeava în siguranță. O țeavă marcată SDR 11, de exemplu, are un diametru exterior care este de unsprezece ori grosimea minimă a peretelui.

Termenul apare constant în specificațiile pentru apă, gaz, canalizare și conducte industriale, în special pentru conductele sub presiune HDPE și PVC. Producătorii care produc a gamă completă de produse pentru conducte HDPE de obicei enumerați SDR alături de diametrul țevii și clasa de presiune, deoarece cele trei valori împreună definesc ceea ce trebuie să facă țeava.

Cum se calculează SDR

Formula din spatele SDR este simplă:

SDR = Diametrul exterior ÷ Grosimea minimă a peretelui

Luați o țeavă cu un diametru exterior de 4,5 inchi și o grosime minimă a peretelui de 0,409 inci. Împărțiți unul la altul și rezultatul este 11, astfel încât țeava este clasificată ca SDR 11. Schimbați grosimea peretelui la 0,265 inci pe același diametru și SDR urcă la 17. Nu s-a schimbat nimic în ceea ce privește diametrul exterior - doar peretele a făcut-o și acea variabilă este ceea ce surprinde numărul SDR.

De ce contează SDR pentru performanța conductelor

SDR nu este doar o etichetă dimensională - este un indicator direct al presiunii interne pe care o poate rezista o țeavă. Relația se desfășoară într-o direcție clară: un număr SDR mai mic înseamnă un perete mai gros în raport cu diametrul țevii, iar un perete mai gros suportă o presiune mai mare. Un număr SDR mai mare înseamnă un perete mai subțire, o capacitate de presiune mai mică și, de obicei, o țeavă mai ușoară și mai puțin costisitoare.

Acesta este motivul pentru care două țevi de diametre diferite, dar același SDR au aceeași presiune nominală, atâta timp cât sunt fabricate din același material. O țeavă SDR 11 HDPE de 2 inchi și o țeavă SDR 11 HDPE de 12 inchi sunt ambele evaluate pentru aceeași presiune de lucru, deoarece raportul perete-diametru rămâne constant. Această consistență face parte din ceea ce face teava din polietilena de inalta densitate pentru distributia apei ușor de specificat într-un sistem cu dimensiuni de țevi mixte.

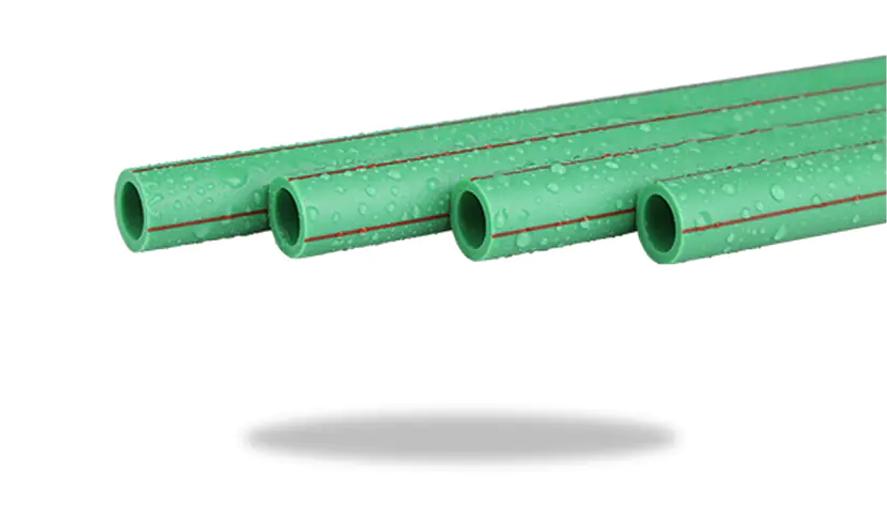

Grosimea peretelui determinată de SDR afectează, de asemenea, rigiditatea. O țeavă cu un SDR mai mic rezistă la deformarea sub încărcarea solului și a traficului mai bine decât o țeavă cu pereți subțiri, cu SDR înalt, care contează pentru instalațiile îngropate. Aceeași logică se extinde și la alte sisteme de conducte din plastic - rezistența mecanică și rezistența la compresiune a conductei PPR urmează o relație comparabilă de grosime a peretelui.

SDR vs. DR: Care este diferența

SDR și DR sunt calculate în același mod și descriu aceeași relație fizică, dar nu sunt termeni chiar interschimbabili. DR (Dimension Ratio) se aplică oricărui raport dintre diametrul exterior și grosimea peretelui. SDR se referă în mod specific la rapoarte care se încadrează într-o serie de numere standardizate stabilite de ANSI: 9, 11, 13,5, 17, 21, 26 și 32,5. Fiecare pas în sus din această serie reprezintă o reducere cu aproximativ 20% a grosimii peretelui față de cea de dinainte.

Unele standarde de conducte folosesc rapoarte de dimensiuni care nu aterizează pe acea serie. Conducta PVC AWWA C900, de exemplu, este produsă în DR 14, DR 18 și DR 25 - valori alese pentru a atinge anumite clase de presiune, mai degrabă decât pentru a urma progresul ANSI. Acele țevi sunt denumite corect țeavă DR, nu țeavă SDR, chiar dacă matematica de bază este identică. În conversația de zi cu zi, cei doi termeni sunt folosiți vag, dar distincția contează atunci când scrieți specificații sau comparați țeava cu diferite materiale plastice, modul în care Teava HDPE se compara cu teava din PVC si otel în forță și flexibilitate.

Valori comune DST și aplicațiile lor

Nu orice valoare SDR se potrivește fiecărei locuri de muncă. Numerele mai mici merg acolo unde presiunea este cea mai mare; numerele mai mari merg acolo unde sarcina este mai ușoară sau inexistentă.

SDR 11 are o utilizare deosebit de largă, deoarece echilibrează capacitatea de presiune cu costul materialului și este ratingul standard pentru multe conducte de distribuție a gazelor naturale, precum și pentru multe Produse de conducte HDPE concepute pentru distribuția gazului . Țeava clasificată SDR 26 sau 32,5, prin contrast, apare în drenajul alimentat gravitațional, unde presiunea internă este minimă și prioritatea este eficiența costurilor față de rezistența la spargere.

Cum să alegi SDR-ul potrivit

Selectarea SDR începe cu presiunea de lucru pe care trebuie să o suporte conducta, inclusiv orice cap de ridicare din sistem. De acolo, câțiva alți factori împing de obicei alegerea către un număr mai mic sau mai mare.

• Suprapresiune din ciclul pompei, închiderea supapei sau utilizarea hidrantului, care poate depăși temporar presiunea la starea de echilibru
• Metoda de instalare — forarea direcțională și spargerea țevilor aplică o tensiune de întindere care adesea necesită un perete mai gros decât ar necesita presiunea nominală.
• Temperatura de funcționare, deoarece valorile de presiune pentru țevile din plastic se bazează pe o temperatură de referință standard și scad pe măsură ce temperatura crește
• Încărcare externă din adâncimea de îngropare, condițiile solului și traficul, care afectează de cât de multă rigiditate are nevoie conducta

Potrivit Ghidurile tehnice ale Institutului pentru țevi din plastic cu privire la raporturile de dimensiune HDPE , potrivirea SDR atât la presiunea, cât și la condițiile de instalare – nu numai presiunea – este ceea ce face ca un sistem de conducte să funcționeze pe întreaga durată de viață. Obținerea imediată a SDR-ului evită nepotrivirile costisitoare cu fitingurile și echipamentele de fuziune pe linie, deoarece îmbinările, cuplurile și uneltele de sudură sunt toate construite în jurul unei game SDR specifice. Pentru o privire mai amplă asupra locului în care aceste evaluări se încadrează în selecția generală a conductelor, consultați avantajele și domeniile de aplicare ale țevilor din polietilenă de înaltă densitate .
